Провод купюроприемника

Длина провода: 3-7 метров

Напряжение питания: 24/110 V

Тип сигнала: Замыкание сигнальной пары

Подключение на стороне купюроприемника

3 - питание “+” 20 - питание “-“ 7 - Pulse “+” 10 - Pulse “-“ (GND)

Красный - Pulse “+”

Черный - Pulse “-“

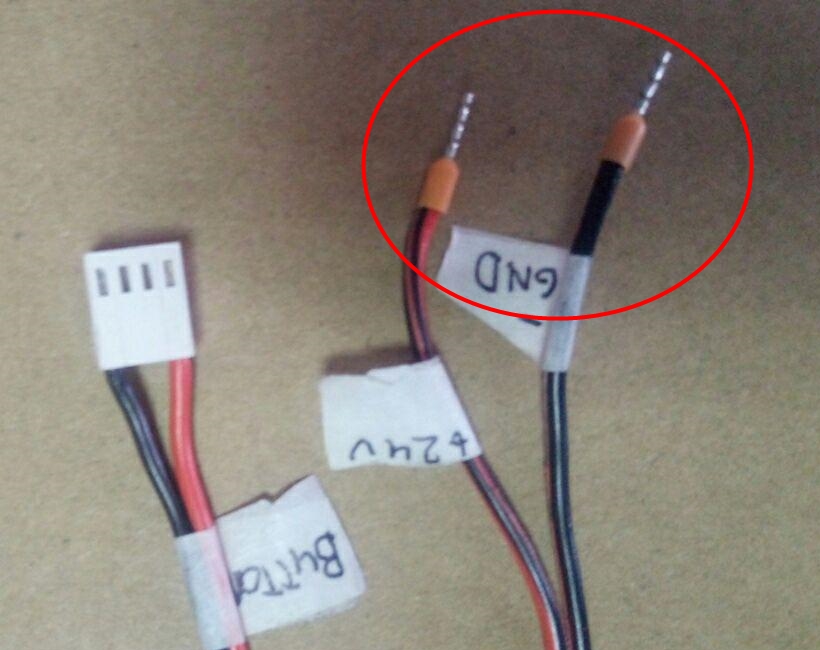

Подключение в разъем кнопки контроллера

Красный- питание “+”

Черный - питание “-“ (GND)

Подключение к блоку питания 24V, либо в сеть 110V в зависимости от модели купюроприемника.
