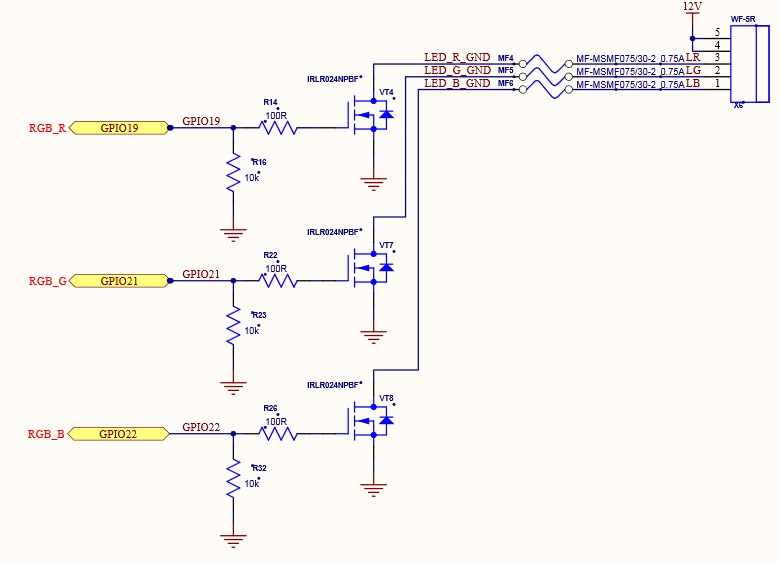

Схема v9.1 RGB светодиодная лента

Аппаратная поддержка

Параметры	Управление	Функция
+12v	passive	Pwr
Red_Gnd 0.75A	D	Dig,Pwm
Green_Gnd 0.75A	D	Dig, Pwm
Blue_Gnd 0.75A	passive	Dig, Pwm

Программная поддержка

Внутренняя подсветка

Внешнее освещение

Внешнее освещение подключается через плату RGB-хаб в разъем обычной LED-ленты. Для вывода RGB-разъема определенной платы (ButtonsBoard или др.) из игры и активации режима внешнего освещения необходимо отправить событие setLight-mode с параметром ext: 1 и всеми остальными параметрами, отнесенными ниже к этому событию. Для возврата разъема в игру (внутреннюю подсветку) необходимо отправить параметр ext: 0.

Режимы свечения:

0 - постоянный свет

1 - моргание

2 - равномерное фадэ (fade)

3 - пульсация

4 - Reserved

5 - Рандомный цвет (полная яркость)

6 - Рандомный цвет (диммирование с переключением в 0)

Кодировка цвета и яркости задаётся числом от 0 до 16777215, вычисляемым по формуле. Цвет = Красный * 65536 + Зеленый * 255 + Синий, где Красный, Зеленый и Синий - яркость соответствующих цветов от 0 до 255.

События

Входящие

Событие	Данные	Описание
setLight-mode	ext: `uint 0-1` 0 - внутренняя подсветка 1 - внешнее освещение clr: `ulong 0-16777215` - основной цвет mode: `uint 0-5` - режим свечения interval: `uint 1-255` - период x50мс blink/dimm bright: `uint 1-255` - макс. яркость	Настройка внеш. освещения
setLight	val: `ulong 0-16777215` - основной цвет after: `ulong 0-16777215` - цвет после выполнения times: `int 2-255` - количество морганий основным цветом (раз в 0,7сек)	Управление цветом

Выявленные баги

TODO
