Модуль магнитного замка

Модуль магнитного замка (DoorLocker)

| | Дополнительное устройство, управляющее магнитным замком, размещаемым на дверях и сейфах. | ——– | ——– | | Подключение | 1 х 12v, Wi-Fi, 3pin магнитный замок 12v| ##

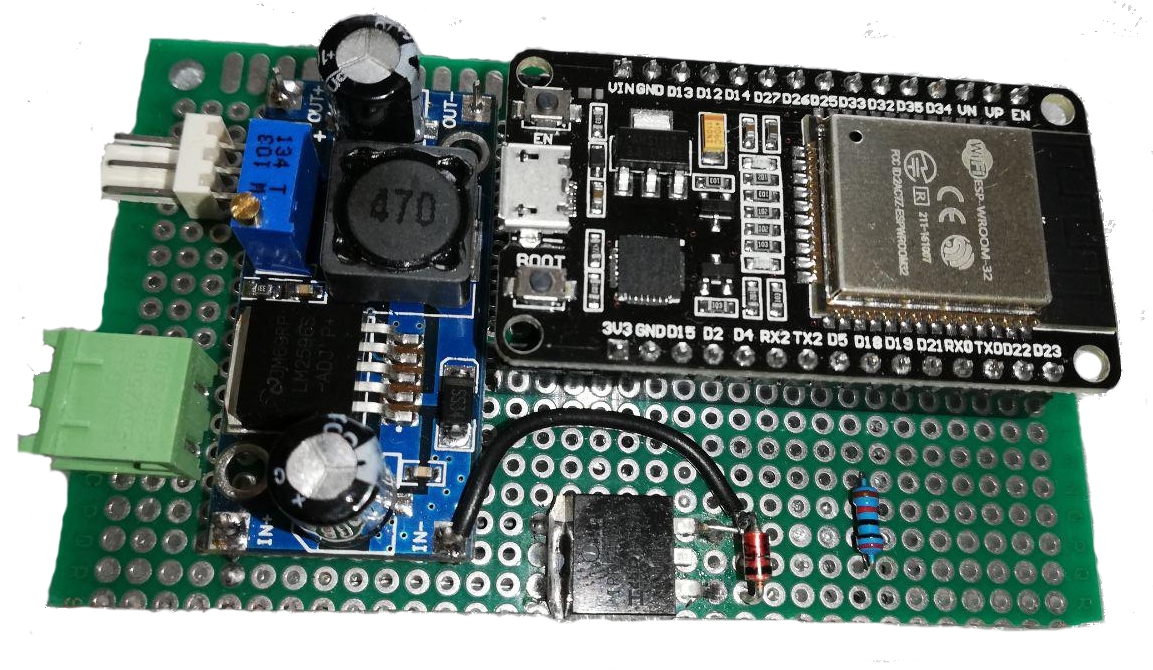

Вид платы

Физические возможности

Подключение: - 12v - WiFi - 3pin - 12v замок (до 6Вт)

Функциональные возможности

Связь с сервером осуществляется через WebSocket по протоколу TCP с базовой handshake-инициализацией. Адрес сервера: 192.168.50.2

Список обрабатываемых WebSocket событий:

Событие	Параметры	Реакция
connect	-	Регистрация устройства
hstate	`state` - Номер статуса игры `:int` `is_play` - Игра запущена `:boolean` `level` - Уровень сложности `:int`	Смена текущего статуса игры
set-ssid	“Laser_maze” - SSID сети `:string`	Изменение WiFi сети, к которой подключаться
start-game		Активация замка через 15 сек.
end-game		Открытие замка
disconnected	-	Потеря связи с сервером

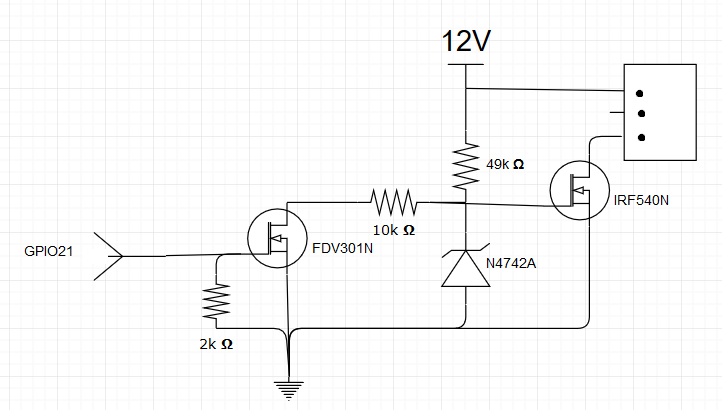

Компоненты

|Наименование|Кол-во|Ссылка |–|–|– |FDV301N | 1 | |IRF540N | 1 | |N4742A | 1 | |2k resistor | 1 | |49k resistor | 1 | |10k resistor | 1 | |NodeMCU-32S | 1 | |LM2596 | 1 |

Change Log

11.02.2019 [epicstrike] Init
