Выявление неисправностей контроллера

Hardware

Подготовка

Отключите от платы все разъемы (питание, лазеры, сенсоры, кнопки, жетоно-/купюроприемники, светодиодную ленту)

1. Внешний вид

Перед подключением убедитесь, что на плате нет:

  • посторонних (незакреплённых) металлических предметов (ворсинок, винтов, шайб, оголённых проводов, и т.д.)
  • следов гари и обугленностей

2. Проверка питания

  1. Убедитесь, что блок питания включен в сеть 220/110V
  2. Сравнить провода в коннекторе 12V (красный провод должен быть справа как на фото)
  3. Измерить мультиметром напряжение на коннекторе (по винтам). Должно быть 12V ±15%

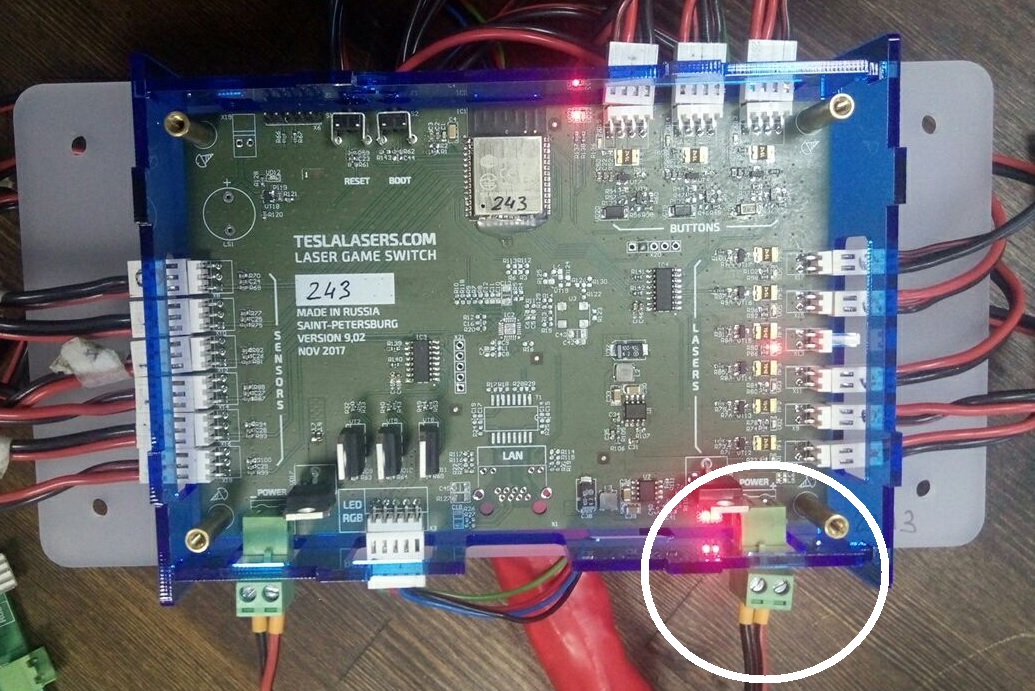

  4. Включите питание как показано на фото

При подключении питания должны загореться светодиоды около разъема.

Убедитесь, что на втором коннекторе 12V красный и черный провода подключенны так же (красный справа)

3. Проверка загрузки

В течении 1-2 сек должен загореться (не тускло) светодиод около главного чипа. (Не произошло?)

4. Подключение к серверу

В течении следующих 3-40 секунд светодиоды около чипа должны начать мигать. (Не произошло?)

5. Подключение оборудования

  1. Выключите питание
  2. Подключите фотоприемники
  3. Подключите “проверенные” лазеры
  4. Подключите светодиодную ленту
  5. Подключите кнопки
  6. Подключите основное питание 12V (правый разъем на фото)
  7. Подключите доп. питание 12V (левый разъем на фото)

Светодиоды напротив разъемов, в которые подключены лазеры не должны гореть (либо могут гореть очень тускло)

Software

Подключение к серверу

После того, как светодиоды около чипа начнут моргать обновить страницу /devices

На странице должно появиться среди активных устройство с серийным номером, указанным на плате на белой полосе.

Проверка

На странице /pro#settings в правом верхнем углу нажмите кнопку включения сервисного режима

Должны:

  1. Быстро замигать светодиоды около главного чипа
  2. Загореться 6 светодиодов около всех разъемов лазеров
  3. Загореться все 3 светодиода около разъема светодиодной ленты
  4. Загореться все 3 светодиода около разъемок кнопок

Выключите сервисный режим повторным нажатием на ту же кнопку.
