Прошивка и настройка камеры

Активация камеры при помощи SADP Tool

  1. Для активации камеры необходимо подать на нее питание от 12В блока питания с DC-разъемом, а также - подключить к ней Ethernet кабель от той же сети, в которой находится компьютер с SADP Tool (ВАЖНО!!!_ Во-избежание ошибок при настройке камеры необходимо использовать роутер без присвоенных IP-адресов. Так, все рабочие роутеры, предназначенные для тестирования нововведений привязаны к своей собственной аппаратуре и попытка присвоить статический IP адрес новому оборудованию не закончится успехом _).

  2. Запустить программу-клиент SADP Tool

На офисном компьютере Lobachevskii уже установлена программа SADP Tool. SADP Tool можно скачать тут

  1. Подождать пока камера появится в списке подключенных или нажать Refresh через несколько минут ожидания

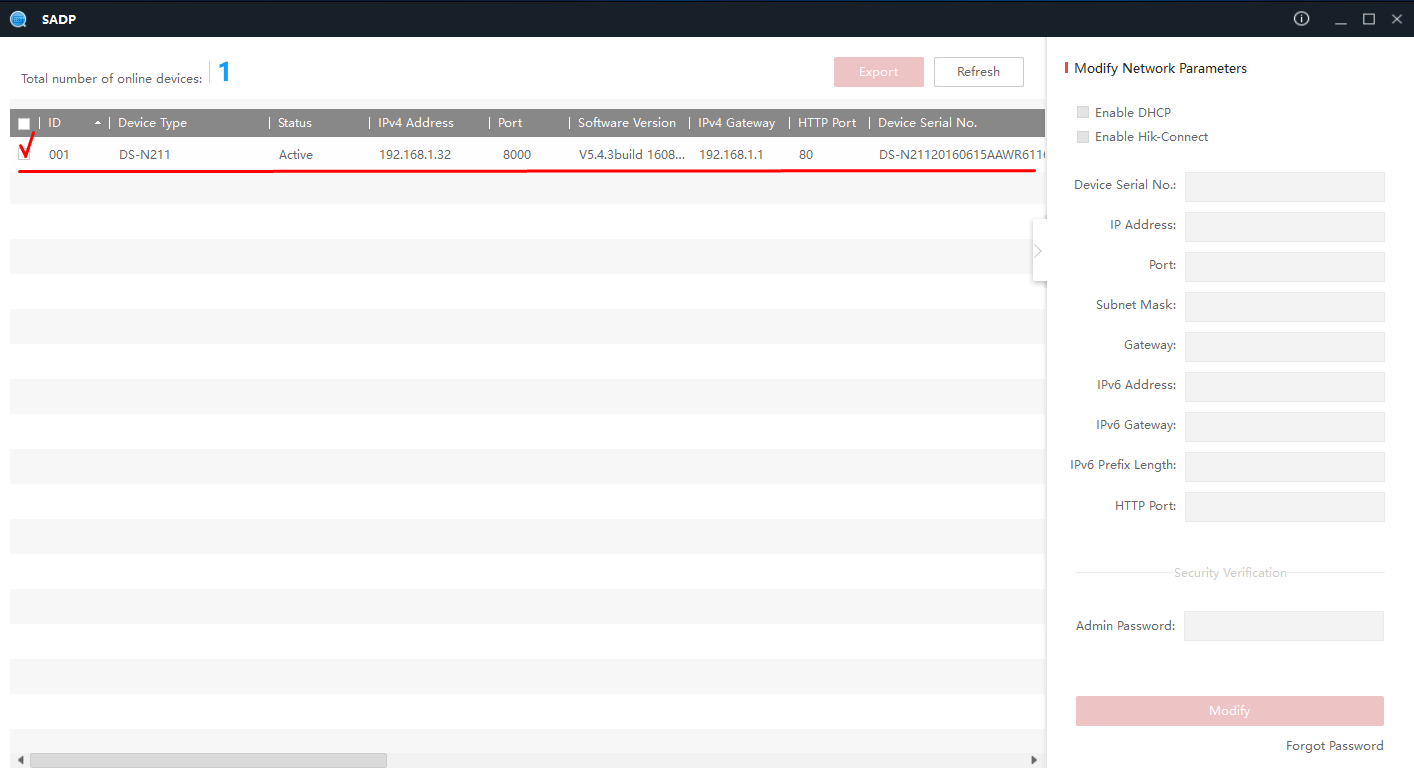

  2. Поставить галочку в самом левом столбике, напротив нужной камеры.

  3. В меню справа нажать Activate . Ниже в этом меню ВНИМАТЕЛЬНО задать пароль Nikola1856 и продублировать его в строке ниже.
    Нажать OK - камера активирована

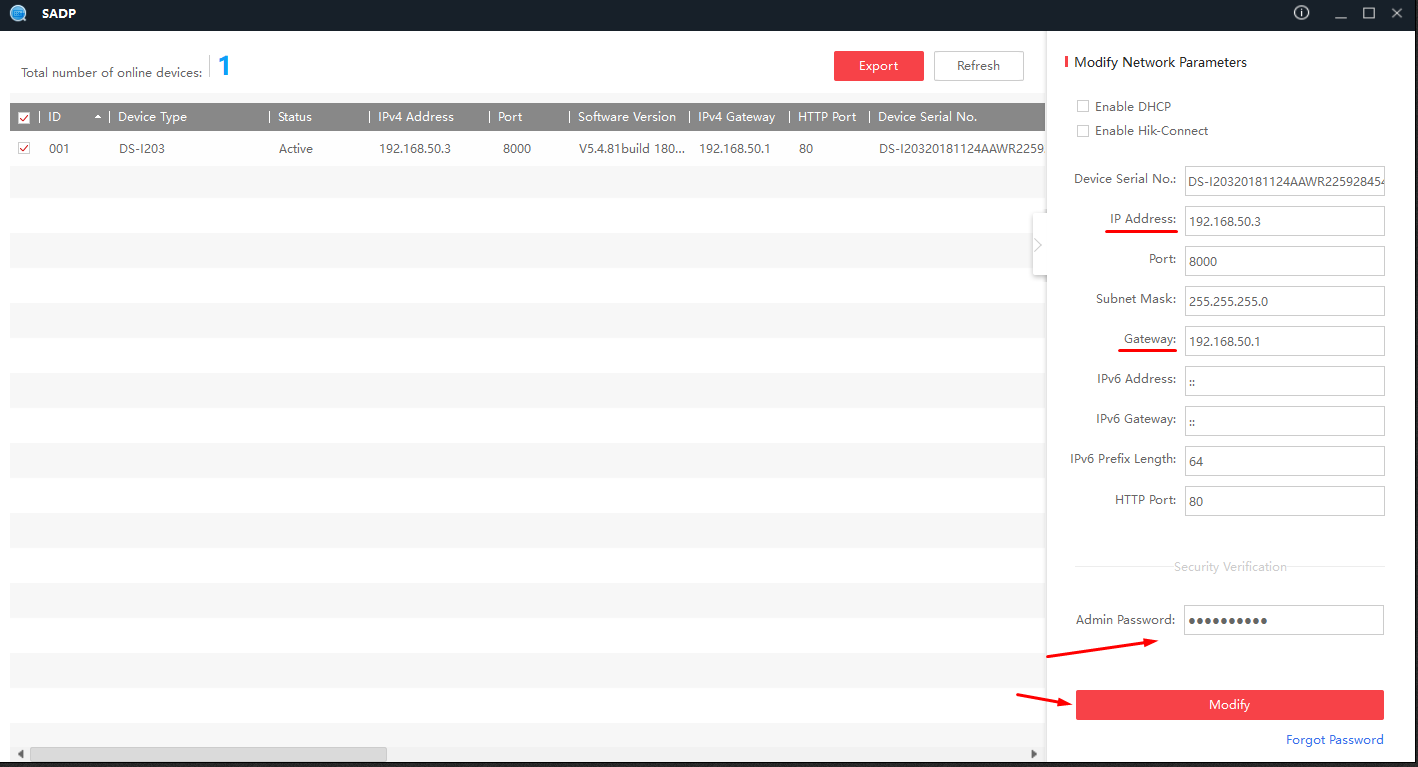

    Далее меню справа сменится. В нем будет необходимо написать IP-адреса шлюза по-умолчанию (Gateway) и устройства (IP Address) В этом же меню внизу необходимо ввести ранее заданный пароль Nikola1856, а затем нажать Modify

  4. Появится сообщение о том, что вышло время ожидания - проигнорировать его и снова нажать Мodify. Во второй раз должно появиться сообщение об успехе операции
  5. Зайти в интерфейс роутера, на вкладку Дополнительно - LAN - DHCP-сервер и в конце страницы прсвоить камере адрес 192.168.50.3 (Так как в SADP Tool в пунктах выше камере уже был присвоен IP 192.168.50.3, следовательно саму камеру в выпадающем списке можно найти именно по этому адресу)

Изменение настроек камеры при помощи ВЕБ-Интерфейса

###Настройки необходимо производить через браузер Mozilla Firefox
(Это обусловлено невозможностью сохранения некоторых настроек, если пользователь не видит изображения с камеры в реальном времени)

Убрать метку даты, времени и номера камеры с конечного изображения

  1. Открыть браузер Firefox
  2. Посмотреть IP адрес в SADP tool
  3. В этой же вкладке или в новой, в адресной строке ввести адрес камеры - появится начальная страница WEB-интерфейса камеры
  4. Логин: admin Пароль: Nikola1856. Откроется главная страница WEB-интерфейса с окном вывода картинки с камеры в реальном времени

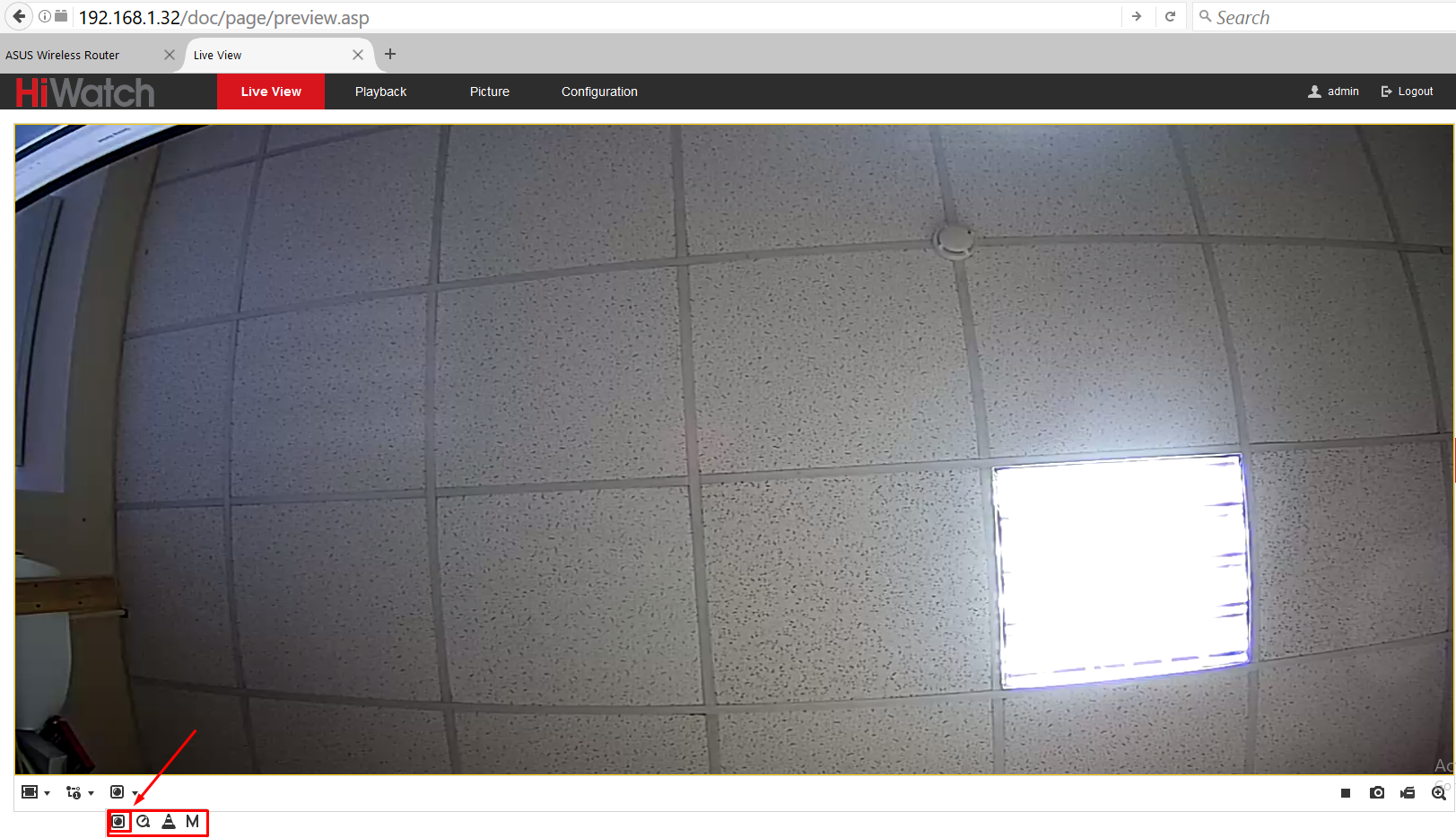

  5. Скрипт попытается автоматически запустить любой установленный плагин (VLC или QuickTime). Необходимо в левом нижнем углу выбрать плагин WebVomponents (иконка с камерой), как показано ниже:


    Если после переключения на данный плагин в окне отображения картинки реального времени говорится о том, что необходимо скачать плагин WebComponents, то так и стоит поступить, нажав на эту надпись и следовать дальнейшим инструкциям по установке (то есть, закрыть браузер во время установки). Обратить внимание на то, что в самых последних версиях Firefox многие плагины не поддерживаются. А значит если при загрузке плагина использовалась более ранняя версия Firefox, то перед установкой необходимо в настройках браузера запретить любые обновления и поиск таких обновлений, потому как при попытке запустить браузер после установки плагина будет совершена попытка обновить сам браузер, а этого допустить НЕЛЬЗЯ

  6. После установки плагина, снова запустить Firefox и перейти на страницу WEB-интерфейса камеры, как описано выше.
  7. В окне отображения картинки с камеры в этот раз будет предложено запустить плагин - нажать на эту надпись. После нажатия в окне ничего не появится - проигнорировать
  8. Далее - перейти во вкладку Configuration в верхней части страницы интерфейса камеры.
  9. В настройках, в меню (столбец слева) перейти в пункт Image, затем (сверху в окне Image - в подвкладку OSD Settings)

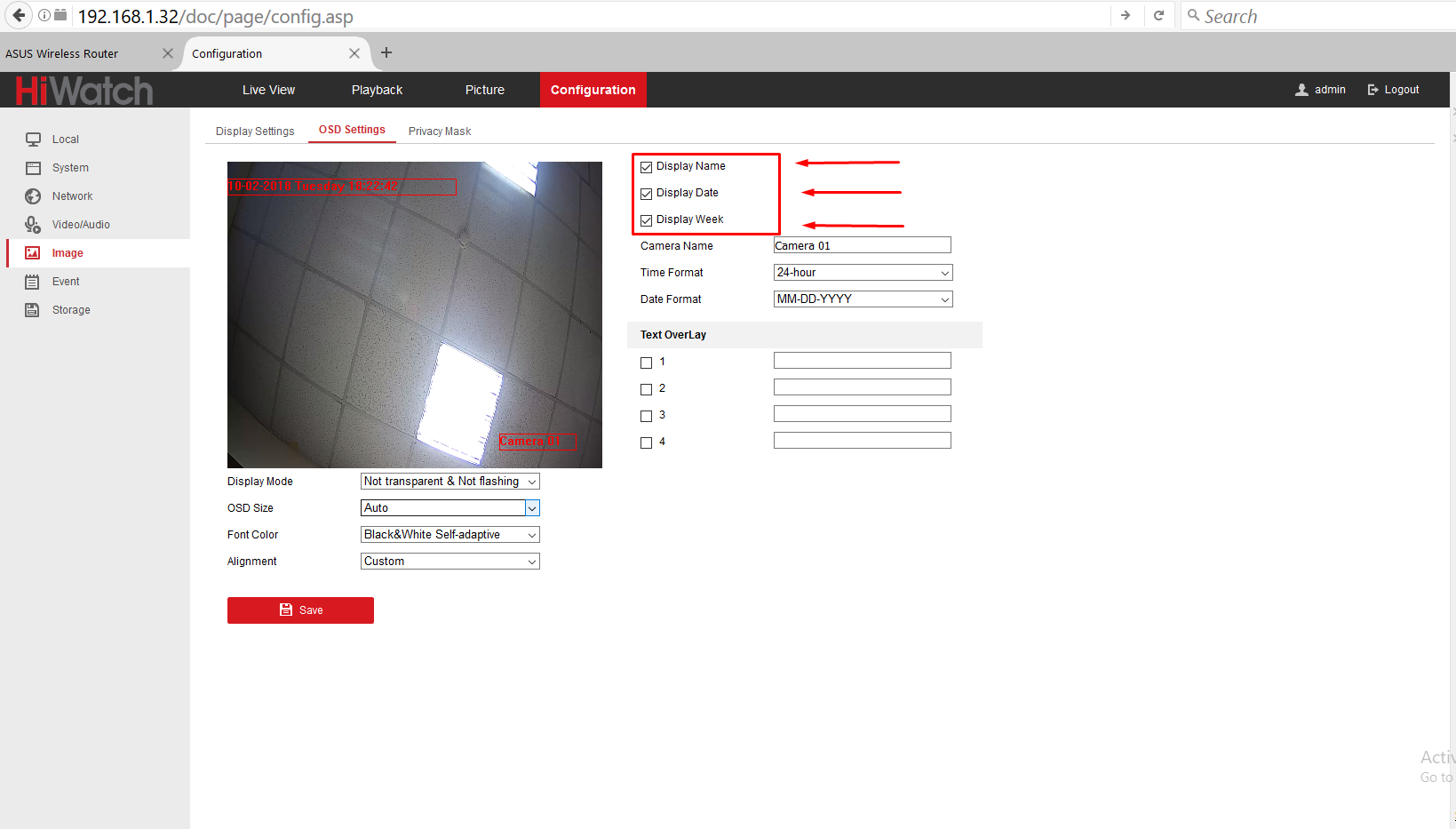

  10. В открывшемся окошке убрать галочки с пунктов как показано на картинке ниже:

  11. Нажать кнопку Save
  12. Убедиться, что внизу слева на странице появилось и исчезло сообщение об успехе операции

### Отключить переключение между дневным и ночным режимом

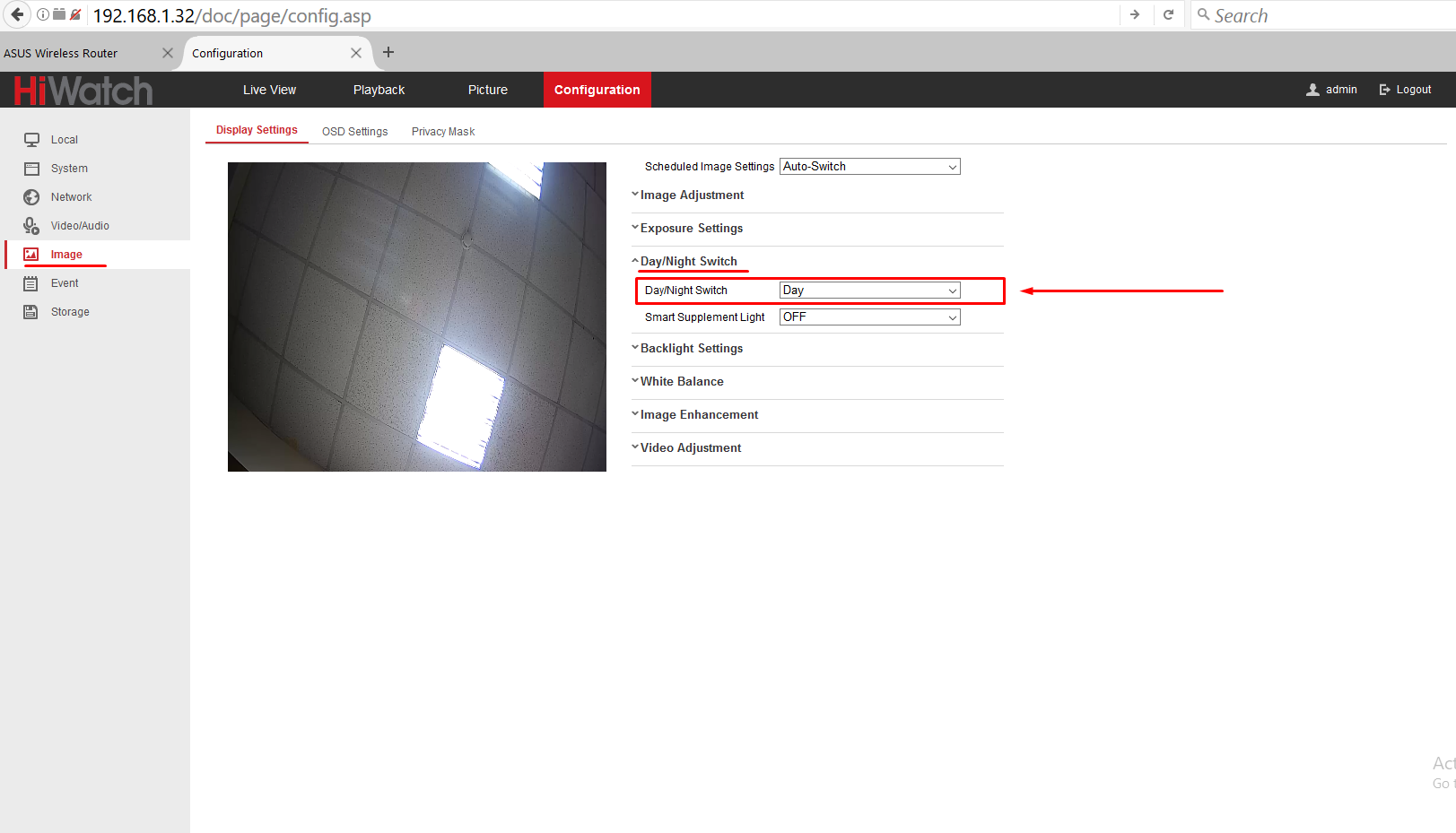

  1. В меню Configuration, в части Image, во вкладке Display Settings необходимо найти пункт меню Day/Night Switch и выставить режим переключения на Day, как показано ниже:

  2. Настройка сохранится автоматически

## Проблемы связанные с камерой

### Причины отсутствия картинки с камеры на экране

  • У камеры ОБЯЗАТЕЛЬНО должен быть айпи 192.168.50.3!!!
  • Камера должна быть подсоединена к роутеру, от которого патч-кордом к компьютеру х86 (т.к. Распберри не рендерит картинку из-за маленьких мощностей). От компьютера к экрану подключается HDMI кабель.
  • Камеру к другим регистраторам подсоединять не стоит, т.к. Система не будет работать корректно (на картинку с камеры не будет наслаиваться информация об игре, картинка с камеры появляется при нажатии кнопки старт).
  • Если все подсоединено верно, но на экране лишь градиентная картинка, а не интерфейс лабиринта или картинка с камеры, значит х86 не понял, что к нему подсоединили экран - правой кнопкой мыши кликнуть, выбрать Change Background, Devices, Displays, Mirror Displays, нажать кнопку в правом верхнем углу окна Save; если ее нет, то выбрать Single Display, выбрать название монитора (обычно, АОС) и нажать Save
  • Если изначальный айпи был не тот, что нужен, то после его смены необходимо перезагрузить всю систему.
  • Если для настройки камеры вдруг потребуется установить на компьютер TeamViewer, пароль от компьютера - Nik01a!*%^. Папка с установочными файлами появится на рабочем столе.
